Normalmente, o uso de grampos é necessário quando o apoio extremo da viga é curto, o diâmetro da barra longitudinal é grande (fi de 20 mm, por exemplo) e/ou a condição da largura do apoio (descontando o cobrimento) ser maior do que o valor (raio de dobra + 5.5 fi), e assim NBR 6118, não pode ser atendida.
Nesta situação, temos 2 opções…
Opção 1: aumentamos a armadura longitudinal da viga com barras adicionais de menores diâmetros de tal forma que a condição acima possa ser obedecida.

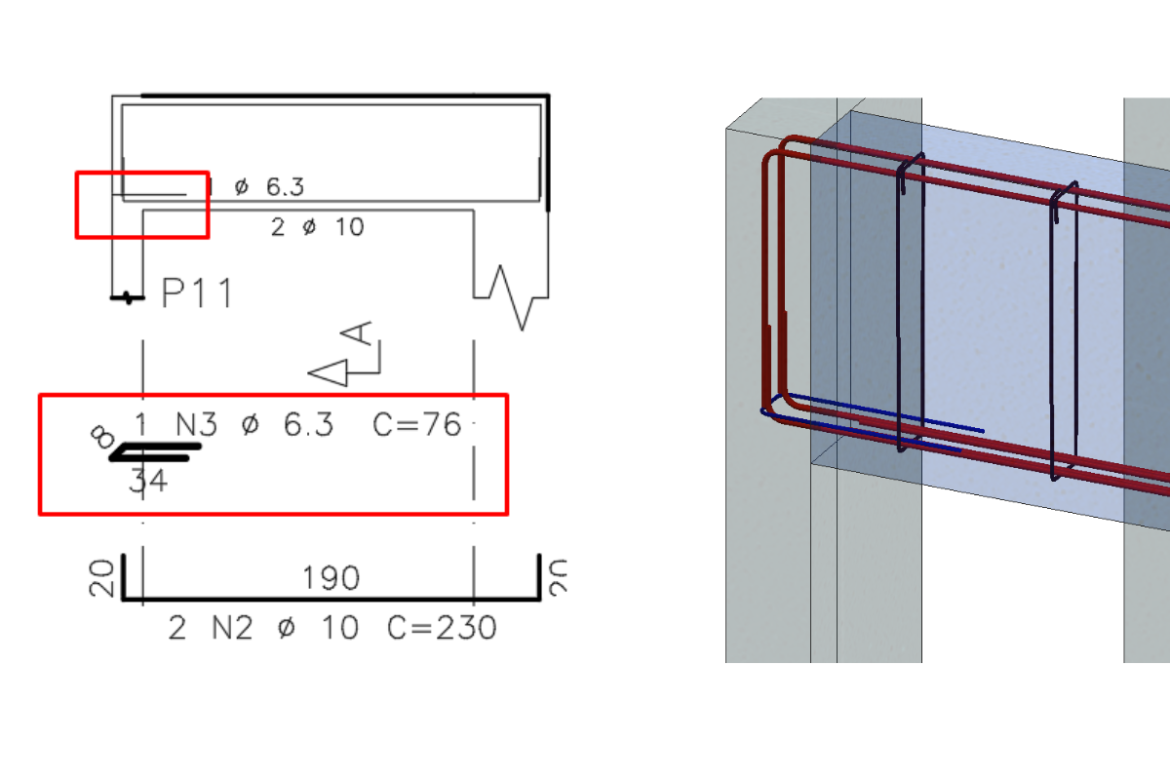

Opção 2: adicionamos armaduras longitudinais de menores diâmetros com dobras no plano horizontal (os grampos).
A maioria dos softwares atuais (como o TQS) detalha o grampo por ser uma opção normalmente mais econômica, o “U” contar como dois trechos e melhorar a condição de dobra de uma barra que seria de maior diâmetro.
E claro, é um critério de projeto que você pode alterar se entender como melhor opção evitar o grampo (no TQS, critério K74).
1 comentário
Qual o limite de esforços para que seja necessário o uso de Grampos?
